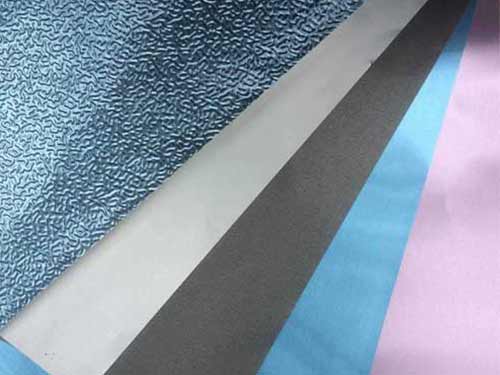

Feuille d'aluminium gaufrée en stuc pour la décoration, l'isolation et le CVC
La feuille d'aluminium gaufrée 1050 1060 1100 offre une excellente résistance à la corrosion, une formabilité et des performances thermiques excellentes, idéales pour le revêtement isolant, les conduits CVC, la réfrigération, la décoration et l'emballage. Disponible en stuc et autres motifs, épaisseur 0,25 à 2,0 mm, largeurs jusqu'à 1 600 mm, avec une qualité de surface stable et une profondeur de gaufrage constante.
Tôle d'aluminium gaufrée en alliages1050,1060, et1100appartient auSérie 1xxx en aluminium commercialement pur. La texture en relief (généralement en stuc) est roulée mécaniquement sur la surface, créant un motif décoratif, antidérapant et améliorant la rigidité.
Ces qualités sont largement utilisées dans :
- Gaine d'isolation thermiquepour tuyaux, récipients et équipements
- Conduits de climatisation CVCet systèmes de ventilation
- Réfrigération et stockage frigorifiquegarniture
- Panneaux décoratifs et bardagespour les bâtiments et les intérieurs
- Écrans thermiques pour emballages et automobiles
Les 1050/1060/1100 partagent des propriétés similaires : conductivité thermique élevée, résistance exceptionnelle à la corrosion, excellente formabilité et caractéristiques non toxiques et légères.
2. Caractéristiques et avantages
2.1 Principales caractéristiques
| Fonctionnalité | Description |
|---|
| Aluminium de haute pureté | Teneur en Al de 99,0 à 99,6 %, garantissant une ductilité élevée et une bonne résistance à la corrosion |
| Surface en relief/stuc | Augmente la résistance et la rigidité de la surface, masque les petites rayures, améliore l'apparence |
| Excellente formabilité et maniabilité | Convient au pliage, au profilage, au filage et à l'emboutissage profond |
| Bonne résistance à la corrosion | Fonctionne bien dans les environnements urbains, industriels et légèrement marins avec un revêtement approprié |
| Haute réflectivité thermique | Réfléchit la chaleur rayonnante, efficace pour les gaines d'isolation thermique |
| Léger | Densité d'environ 2,71 g/cm³, réduisant la charge structurelle par rapport à l'acier |
| Facile à nettoyer et à entretenir | Le gaufrage/texture masque les empreintes digitales et les taches mineures |
| Bonne soudabilité et collage | Compatible avec le soudage TIG/MIG, le rivetage, le pliage et le collage |
| Recyclable et écologique | 100% recyclable sans perte de performances |
| Dos lisse (film PE en option) | Face arrière F généralement finie en usine, film protecteur PVC/PE en option sur la surface |
2.2 1 050 contre 1 060 contre 1 100 — Comparaison des fonctionnalités
| Propriété / Catégorie | 1050 | 1060 | 1100 |
|---|
| Teneur nominale en Al | 99,5% | 99,6% | 99,0 % minimum |
| Niveau de force | Le plus bas de trois | Semblable à 1050 | Résistance légèrement supérieure |
| Soudabilité | Excellent | Excellent | Excellent |
| Résistance à la corrosion | Excellent | Excellent | Excellent |
| Ouvrabilité/formabilité | Excellent (convivial pour l'aspiration profonde) | Excellent | Excellent (bon pour le formage complexe) |
| Applications typiques | Gaufrage général et isolation | Gaine isolante, CVC | Architecture, emballage, base d'ustensiles de cuisine |
3. Applications typiques
3.1 Isolation thermique et cryogénique
- Gainage de canalisations et de réservoirspour centrales électriques, usines chimiques, pétrochimiques, installations GNL
- Isolation derefroidisseurs, réservoirs de stockage, conduits d'air, enceintes d'équipement
- Revêtement extérieur pourPU / laine de roche / laine de verre / verre cellulairesystèmes d'isolation
Avantages en isolation :
- La surface en relief réduit les reflets éblouissants et améliore la prise en main
- Minimise la zone de contact entre le métal et la couche isolante, utile pourdrainage de l'humidité
- Résistant à l'eau, à de nombreux produits chimiques et aux chocs mécaniques externes (lorsqu'il est utilisé avec une épaisseur appropriée)
3.2 CVC et réfrigération
- Caches conduits de climatisation, aubes tournantes, brides
- Habillage de camions et fourgons réfrigérés
- Chambre froide/congélateurpanneaux de parement intérieur
- Écrans de dégivrage, bacs de récupération, couvercles de protection dans les réfrigérateurs
3.3 Architectures et décoration intérieure
- Panneaux de murs, plafonds, cloisonspour bâtiments industriels ou ateliers
- Bardage décoratif pourascenseurs, couloirs, murs de protection manuels
- Soffites et décoration de façade interne/externe (avec revêtement ou anodisation approprié)
3.4 Autres
- Conditionnementpour machines ou équipements sensibles
- Automobile et motoboucliers thermiques
- Ménages : boîtes à outils, armoires de rangement, étagères, panneaux antidérapants là où une charge légère s'applique
4. Composition chimique de l'alliage
Compositions typiques conformes aux normes GB/T, EN ou ASTM (valeurs de référence)
4.1 Composition chimique – Alliage d'aluminium 1050
| Élément | Et | Fe | Cu | Mn | Mg | Zn | De | D'autres chacun | Autres au total | Tout (min) |
|---|
| % maximum | 0,25 | 0,40 | 0,05 | 0,05 | 0,05 | 0,05 | 0,03 | 0,03 | 0,10 | 99.50 |
4.2 Composition chimique – Alliage d'aluminium 1060
| Élément | Et | Fe | Cu | Mn | Mg | Zn | De | D'autres chacun | Autres au total | Tout (min) |
|---|
| % maximum | 0,25 | 0,35 | 0,05 | 0,03 | 0,03 | 0,05 | 0,03 | 0,03 | 0,10 | 99.60 |
4.3 Composition chimique – Alliage d'aluminium 1100
| Élément | Oui + Foi | Cu | Mn | Mg | Zn | De | D'autres chacun | Autres au total | Tout (min) |
|---|
| % maximum | 0,95 | 0,05 à 0,20 | 0,05 | 0,05 | 0,10 | 0,05 | 0,05 | 0,15 | 99.00 |
5. États et propriétés mécaniques
Les feuilles gaufrées 1050/1060/1100 sont généralement fournies dans des conditions plus douces, adaptées au formage et au roulement sur des moules isolants.
5.1 Tempéraments disponibles
| Alliage | Conditions communes pour les feuilles gaufrées | Description |
|---|
| 1050 | O/H12/H14/H24/H26 | Doux à mi-dur ; principalement O, H14, H24 |
| 1060 | O/H12/H14/H24/H26 | Gainage et conduits fréquemment O ou H24 |
| 1100 | O/H12/H14/H16/H18/H24 | Léger gain de force ; largement utilisé en H14 / H24 |
L'état « O » est recuit et très doux ; Les états « H » sont écrouis à différents degrés.
5.2 Propriétés mécaniques typiques
(À titre indicatif, peut varier selon la norme, l'épaisseur et l'itinéraire de production)
| Alliage | Caractère | Résistance à la traction (MPa) | Limite d'élasticité (MPa) | Allongement A50 (%) | Utilisation typique |
|---|
| 1050 | Ô | 60-95 | ≥20 | 25-35 | Formage profond, gainage avec façonnage |
| 1050 | H14 | 95-125 | ≥50 | 15-25 | Bardage général, rigidité de base |
| 1050 | H24 | 100-135 | ≥60 | 12-20 | Conduits, panneaux nécessitant une résistance plus élevée |
| 1060 | Ô | 60-95 | ≥20 | 25-35 | Gainage de tuyaux, bobine gaufrée |
| 1060 | H14 | 95-130 | ≥55 | 14-23 | Plaques CVC, bardage |
| 1060 | H24 | 105-135 | ≥60 | 12-20 | Gainage extérieur, transport |
| 1100 | Ô | 65-100 | ≥20 | 25-35 | Façonnage complexe, filage |
| 1100 | H14 | 100-135 | ≥55 | 12-22 | Panneaux architecturaux, emballage |
| 1100 | H24 | 110-145 | ≥65 | ~10-20 | Gainage et parement robustes |
6. Plage de dimensions et paramètres de gaufrage
6.1 Gammes de tailles standard
| Article | Gamme/Spécifications typiques |
|---|
| Épaisseur (en relief) | 0,25 – 2,0 mm (commun : 0,3 / 0,4 / 0,5 / 0,7 / 0,8) |
| Largeur | 500 – 1 600 mm (généralement 914, 1 000, 1 200, 1 250 mm) |
| Diamètre intérieur de la bobine | 505 / 508 / 610 mm (plaques coupées à longueur disponibles) |
| Poids de la bobine | 0,5 à 3 tonnes typiques, personnalisées sur demande |
| Longueur de la feuille | 1000 – 6000 mm ou coupe sur mesure |
| Tolérance, épaisseur | ±0,02–0,05 mm (dépend de la norme et de l'épaisseur) |
| Tolérance, largeur | ±2,0 mm typique ; tolérance plus stricte en option |
Les dimensions peuvent être personnalisées en fonction des besoins du projet et de la fabrication.
6.2 Paramètres de gaufrage (stuc)
| Paramètre | Valeur typique/Description |
|---|
| Type de motif de gaufrage | Stucco (peau d'orange) standard ; autres modèles sur demande |
| Couverture de gaufrage | Couverture complète de la surface, texture uniforme |
| Profondeur de gaufrage | Env. 0,02 – 0,08 mm (par côté) |
| Régularité du motif | Pas et propagation contrôlés pour une apparence cohérente |
| Finition sur la face inférieure | Finition usinée (uni) ou légèrement brossée |
| Protections de surfaces | Film protecteur PE/PVC en option ; intercalaire de papier |
7. Propriétés physiques pertinentes pour l'isolation et le CVC
7.1 Données physiques de base
| Propriété | Valeur typique (série 1xxx) |
|---|
| Densité | ~2,71 g/cm³ |
| Température de fusion | ~645-660 °C |
| Conductivité thermique (20 °C) | 200-230 W/(m·K) |
| Expansion thermique linéaire | ~23,6 × 10⁻⁶ /K |
| Conductivité électrique | ~58 % IACS (dépend de la pureté) |
| Émissivité (broyeur non revêtu) | ~0,20-0,25 (peut augmenter avec les oxydes) |
| Émissivité (peint/revêtu en bobine) | 0,80 à 0,90 selon le revêtement |
Une conductivité thermique élevée et une bonne réflectivité rendent ces alliages idéaux pour l'isolation et les systèmes de froid.
8. Options de finition de surface et de revêtement
8.1 Surface standard
| Côté | Condition |
|---|
| F en relief | Stuc gaufré / brillant / semi-mat |
| Face arrière B | Finition laminée ou laminé légèrement mat |
8.2 Traitements de surface optionnels
| Option | Description |
|---|
| Revêtement coloré (PE / PVDF) | Revêtement en bobine pour une résistance aux intempéries extérieures et un aspect coloré |
| Anodisé | Protection légère décorative ou érosive (limitée aux alliages 1xxx) |
| Dégraissé et traité chimiquement | Adhérence améliorée pour la colle, le revêtement ou le ruban isolant |
| Film laminé | Stratification de film pour une protection et une décoration améliorées contre la corrosion |
9. Avantages en termes de performances en utilisation réelle
9.1 Résistance à la corrosion et aux intempéries
- Forme naturellement unfilm d'oxydepour résister à l'oxydation
- Convient pourambiance industrielle, légères conditions marines et urbaines
- Lorsqu'elle est combinée avec un revêtement ou un laminage, la durée de vie peut s'étendre jusqu'à15 à 30 ansdans les applications de gainage (en fonction de l'environnement et de l'installation)
9.2 Avantages structurels et de manipulation
| Aspect | Comportement / Avantage |
|---|
| Poids | ~1/3 du poids de l'acier pour la même épaisseur |
| Rigidité | Le gaufrage augmente la rigidité du panneau sans épaisseur supplémentaire |
| Formabilité | Se plie, se plie et s'enroule facilement sur place |
| Sécurité | La surface en relief offre une meilleure adhérence, réduisant légèrement le glissement |
9.3 Apparence esthétique et fonctionnelle
- La texture du stuc cache les petits défauts de surface et les empreintes digitales
- Réduit les reflets des miroirs – plus confortable pour les travailleurs dans les locaux techniques lumineux
- Assure un effet visuel plus cohérent sur les grands murs et les supports à tuyaux
10. Normes typiques et contrôle qualité
10.1 Normes référencées
| Région | Normes typiques |
|---|
| ASTM | B209 (tôles et plaques d'aluminium et d'alliage d'aluminium) |
| DANS | EN 485 / EN 573 (exigences chimiques et mécaniques) |
| GB/T | Série GB/T 3190/3880 pour aluminium forgé 1xxx |
10.2 Éléments de contrôle qualité
| Élément de contrôle | Portée / Cible |
|---|
| Composition chimique | Garantir le respect de la qualité d'alliage sélectionnée |
| Propriétés mécaniques | Traction, rendement, allongement selon trempe |
| Épaisseur, largeur | Dans les tolérances spécifiées |
| Uniformité du gaufrage | Texture uniforme, pas de motifs manquants ou flous |
| Défauts de surface | Pas de bosses majeures sur les rouleaux, de taches d'huile, de corrosion ou de taches. |
| Forme de la bobine | Cambre faible, jeu de bobines minimal, facilité de déroulement |
11. Emballage, protection et manutention
11.1 Méthodes d'emballage
| Article | Détail |
|---|
| Emballage de bobine | Ame avec manchon intérieur, film plastique ou papier kraft, protections de bords, feuillards en acier |
| Emballage en feuille | Palette en bois ou caisse en bois, intercalaire plastique et papier, cerclage |
| Protection contre l'humidité | Sacs déshydratants, emballages étanches à l'humidité (notamment export) |
| Protection des surfaces | Film PE/PVC en option sur le côté gaufré pour éviter les rayures |
11.2 Recommandations de stockage et de manipulation
- Conserver dansentrepôt sec et ventilé, éviter les environnements de vapeur acide/alcalin
- Conserver l'emballage d'origine avant utilisation ; protéger les bords des chocs
- Utiliserélingues souplesou des pinces à tampon en caoutchouc lors du levage pour éviter la déformation et les rayures
12. Comment sélectionner entre une feuille gaufrée 1050, 1060 et 1100
| Exigence | Qualité recommandée | Raison |
|---|
| Pureté maximale, bonne flexibilité | 1060 | Teneur en Al la plus élevée, ductilité légèrement meilleure |
| Coût et disponibilité équilibrés | 1050/1060 | Chaîne d’approvisionnement mature et à gros volumes |
| Résistance supérieure au sein de la série 1xxx | 1100 (H14/H24) | L'ajout de Cu augmente légèrement la résistance |
| Formes complexes (emboutissage/filage) | 1050/1060/1100-O | Matériau très doux pour les courbes de flexion serrées |
| Gaine isolante nationale et exportatrice | 1060-H24 / 1060-O | Spécifications grand public du marché et communément acceptées |
13.1 Fiche technique rapide
| Article | Données / Plage |
|---|
| Produit | Feuille et bobine en aluminium gaufré (stuc) |
| Alliages | 1050, 1060, 1100 |
| Caractère | O, H12, H14, H16, H18, H24, H26 |
| Épaisseur | 0,25 à 2,0 mm (typiquement 0,3 à 1,2 mm) |
| Largeur | 500 – 1600 millimètres |
| Longueur (feuille) | 1000 – 6000 mm ou personnalisé |
| ID de bobine | 505/508/610 millimètres |
| Modèle | Stuc (standard), autres motifs sur demande |
| Surface | Un côté gaufré, revers uni |
| Normes | ASTM B209 / EN 485 / GB/T 3880 ou convenu |
13.2 Principaux avantages du SEO Focus
- Feuille d'aluminium gaufrée 1050 1060 1100caractéristiqueshaute pureté, résistance à la corrosion et formabilité fiable, idéal pourgaine isolante et conduits CVC.
- Feuille d'aluminium gaufrée en stucaugmente la rigidité et la résistance au glissement tout en maintenant un poids faible.
- Épaisseur0,25 à 2,0 mm, largeurs personnalisées jusqu'à1600 millimètres, et une gamme de tempéramentsO/H14/H24répondre à diverses exigences d’ingénierie.
