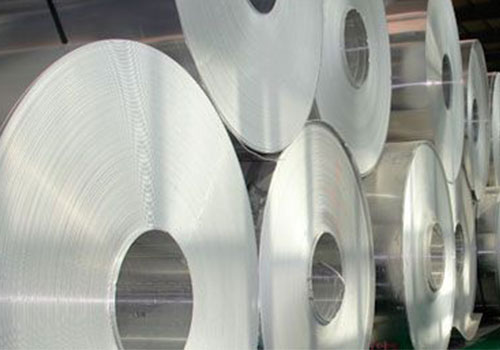

Tira de aletas de aluminio lisa enO temperamento (completamente recocido)es una opción de material práctica y de alto rendimiento para los fabricantes de evaporadores, condensadores e intercambiadores de calor de tubos de aletas utilizados enunidades de refrigeración comercial. Combina fuerteconductividad térmica, excelenteconformabilidad para persianas y estampado de aletasy una calidad de superficie constante para un ensamblaje estable y un rendimiento de transferencia de calor. Para vitrinas de refrigeradores, cámaras frigoríficas, estantes de supermercados y refrigeradores de bebidas, el material de aletas O-temper ofrece un equilibrio confiable: se forma fácilmente a altas velocidades de línea, se asienta bien en los tubos y admite un flujo de aire constante y una eficiencia de enfriamiento.
Tira de aletas de aluminio lisa (temperatura O)es una tira de aluminio de calibre delgado que se suministra en forma de bobina y está diseñada para equipos de formación de aletas. La tira generalmente se introduce en prensas de aletas o molinos de aletas para crear aletas planas, onduladas, hendidas o con rejillas. El templado O mejora la ductilidad, lo que ayuda a prevenir grietas en curvas, rejillas, collares y radios estrechos, al tiempo que mantiene el procesamiento estable de la bobina y los bordes limpios.
Características que importan en refrigeración
| Característica | Qué significa para su unidad de refrigeración | Valor para el cliente |
|---|---|---|
| Alta conformabilidad (temperamento O) | Estampado de aletas, persianas y formación de collares más sencillos | Menos grietas en la prensa, menos desechos, mayor rendimiento |
| Transferencia de calor eficiente | La conductividad del aluminio favorece una respuesta térmica rápida. | Temperatura del gabinete más estable, mejor eficiencia energética |
| Grosor y planitud consistentes | Espaciado de aletas y canales de flujo de aire predecibles | Mejor uniformidad de la bobina, rendimiento repetible |
| Superficie limpia, engrase controlado | Admite compatibilidad con soldadura fuerte (cuando corresponda), ensamblaje más limpio | Riesgo de contaminación reducido, procesos posteriores estables |
| Resistencia a la corrosión (aleaciones típicas de Al) | Mejor durabilidad en ambientes húmedos con condensación | Vida útil más larga, menos problemas en el campo |
Aplicaciones típicas
| Área de aplicación | Equipo común | ¿Por qué encaja la tira de aleta O-temper? |
|---|---|---|
| refrigeración de supermercado | vitrinas, gabinetes de múltiples pisos, bastidores remotos | formación de aletas estable, rutas de flujo de aire confiables |
| Sistemas de almacenamiento en frío y sin cita previa | unidades evaporadoras, enfriadores de aire | la ductilidad soporta la geometría de las aletas sin agrietarse |
| Enfriadores de bebidas y máquinas expendedoras | serpentines compactos de condensador/evaporador | Los calibres delgados se forman fácilmente para diseños de bobinas ajustadas. |
| Unidades comerciales estilo HVAC | unidades condensadoras, refrigeradores compactos | Salida de bobina consistente y producción escalable. |
Aleaciones y temple recomendados
El temple O se utiliza ampliamente con aleaciones que ofrecen una fuerte combinación de conformabilidad y resistencia a la corrosión. La selección a menudo depende de la complejidad del diseño de las aletas, del grosor y de si se planean tratamientos superficiales adicionales.
| Artículo | Opciones comunes | Notas para compradores |
|---|---|---|
| Aleación | 1100, 1050, 1060, 1200, 3003 | La serie 1xxx enfatiza la conductividad; 3003 ofrece una mayor estabilidad mecánica con buena conformabilidad |
| Temperamento | O (recocido) | Lo mejor para persianas/revestimientos profundos y calibres delgados |
| Superficie | Liso (acabado laminado) | Puede suministrarse con lubricación controlada para prensas de aletas. |
| Condición de la bobina | bobina cortada / con bordes recortados | Las tolerancias estrictas ayudan a reducir el desgaste de la herramienta y mejorar la consistencia de las aletas. |
Composición química (referencia típica)
La química real se rige por los estándares aplicables y el acuerdo con el cliente. Los valores a continuación son rangos típicos utilizados para la adquisición de existencias de aletas de refrigeración.
Aleación 1100 (típica)
| Elemento | Contenido (%) |
|---|---|
| Alabama | ≥ 99,00 |
| Si + Fe | ≤ 1,00 |
| Cu | 0,05–0,20 |
| Minnesota | ≤ 0,05 |
| zinc | ≤ 0,10 |
| Otros (cada uno) | ≤ 0,05 |
| Otros (total) | ≤ 0,15 |
Aleación 3003 (típica)
| Elemento | Contenido (%) |
|---|---|
| Alabama | Resto |
| Minnesota | 1,00–1,50 |
| Cu | 0,05–0,20 |
| Y | ≤ 0,60 |
| fe | ≤ 0,70 |
| zinc | ≤ 0,10 |
| Otros (cada uno) | ≤ 0,05 |
| Otros (total) | ≤ 0,15 |
Especificaciones técnicas (rango de suministro)
Estos rangos cubren los requisitos comunes de tiras de aletas para serpentines de refrigeración comercial. Los objetivos finales dependen del paso y la altura de las aletas, las herramientas de la prensa y el diseño de la bobina.
| Parámetro | Rango de suministro típico | Notas |
|---|---|---|
| Espesor | 0,08–0,20 mm | los calibres delgados reducen la resistencia del lado del aire; Los calibres más gruesos añaden rigidez. |
| Ancho | 16–450 milímetros | requisito de molino de hendidura a aleta |
| ID de la bobina | 150 / 300 / 400 milímetros | por desbobinador y compatibilidad con prensa |
| Diámetro exterior de la bobina | hasta ~1200 mm | Depende del espesor y los límites de envío. |
| Temperamento | oh | Totalmente recocido para máxima ductilidad. |
| Condición del borde | hendidura/borde recortado | Se prefiere el borde recortado para prensas de aletas de alta velocidad. |
| Acabado superficial | acabado laminado, liso | Lubricación ligera opcional para controlar la irritación y el polvo. |
| Embalaje | digno de exportación, protegido contra la humedad | protege contra manchas y deformaciones durante el transporte |
Propiedades mecánicas y físicas (típicas)
Debido a que la tira de aletas es delgada y está completamente recocida, los valores generalmente se proporcionan como guía y se verifican mediante métodos de prueba estándar cuando se solicita.
| Propiedad | Típico para aletas de temperamento O | Por qué es importante |
|---|---|---|
| Resistencia a la tracción | ~60–130 MPa (dependiente de la aleación) | una mayor resistencia mejora la rigidez de las aletas; demasiado alto reduce la formabilidad |
| Fuerza de producción | ~20–60 MPa (dependiente de la aleación) | Influye en la recuperación elástica y la estabilidad del cuello. |
| Alargamiento | típicamente alto en temperamento O | Soporta persianas y curvas de radio estrecho. |
| Densidad | ~2,70 g/cm³ | bobina y ensamblaje livianos |
| Conductividad térmica | alto (dependiente de la aleación) | respuesta y eficiencia mejoradas del intercambiador de calor |
Rendimiento en serpentines de refrigeración comercial
Fiabilidad de conformado en prensas de aletas
El templado O reduce el riesgo de agrietamiento durante operaciones como el punzonado de rejillas, la formación de ondulaciones y el estirado de collares alrededor de los tubos. Esto es especialmente beneficioso cuando los fabricantes presionanaltas carreras por minutoy necesitan una geometría de aleta estable y repetible. Una mejor ductilidad también admite patrones de rejillas más agresivos que mejoran la transferencia de calor del lado del aire.
Transferencia de calor y consistencia del flujo de aire.
La tira de aletas de aluminio simple admite espacios entre aletas bien definidos y canales de flujo de aire uniformes. En la refrigeración comercial, el rendimiento del serpentín suele estar limitado por la resistencia del lado del aire y el comportamiento de formación de escarcha. La geometría consistente de las aletas ayuda a mantener una caída de presión predecible, una carga estable del ventilador y una distribución uniforme de la temperatura en toda la cara del serpentín.
Comportamiento de corrosión en ambientes húmedos.
Los serpentines de refrigeración frecuentemente experimentan condensación, ciclos de limpieza y aire húmedo. La capa de óxido natural del aluminio proporciona una útil resistencia básica a la corrosión. La selección de la aleación puede ajustar aún más el rendimiento: las aleaciones 1xxx ofrecen alta conductividad, mientras que 3003 puede proporcionar robustez mecánica adicional para el manejo y resistencia a las vibraciones durante el transporte y el servicio.
Puntos de control de calidad que los clientes deben solicitar
| artículo de control de calidad | Método de control típico | lo que previene |
|---|---|---|
| Tolerancia de espesor | micrómetro / medidor en línea | altura de aleta desigual y flujo de aire variable |
| Conjunto de planitud y bobina. | inspección de planitud, prueba de desenrollado | problemas de alimentación de la prensa de aletas y arrugas |
| Rebaba de borde | inspección de bordes | Desgaste de herramientas, desgarro, generación de polvo. |
| Limpieza de superficies | control visual + nivel de aceite | gripado del troquel, contaminación en el montaje |
| Confirmación mecánica (opcional) | muestreo por tracción | recuperación inesperada o formación de grietas |
Guía de pedidos (fácil para el comprador)
| Artículo de pedido | Entrada de ejemplo | Notas |
|---|---|---|
| Aleación y temple | 3003-O | especificar si se prefiere alta resistencia o mayor conductividad |
| Espesor × ancho | 0,12 mm × 120 mm | Combina el diseño de las aletas y la capacidad de prensado. |
| ID de la bobina/OD máx. | DI 300 mm, DE ≤ 1100 mm | confirme con su desbobinador |
| Borde | borde recortado | Recomendado para estampado de alta velocidad. |
| Superficie | liso, ligeramente engrasado | Nivel de aceite adaptado a las necesidades de limpieza y herramientas. |
| Estándares | ASTM/EN/JIS (según lo acordado) | alinearse con su documentación interna de control de calidad |
Tira de aletas de aluminio lisa enOh temperamentoes una culata de aleta ideal paraintercambiadores de calor de refrigeración comercial, entregando excelenteformabilidad, altoconductividad térmica, y procesamiento estable de serpentines para evaporadores y condensadores. Disponible en aleaciones comunes como1100y3003, admite estampado de aletas y persianas confiables con espesor constante, calidad de superficie limpia y fuerte resistencia a la corrosión en ambientes de refrigeración húmedos. Este material ayuda a los fabricantes a reducir las grietas y los desechos, mejorar la uniformidad de la bobina y mantener un rendimiento de enfriamiento eficiente y confiable en vitrinas de supermercados, cámaras frigoríficas, refrigeradores de bebidas y otras unidades de refrigeración comercial.
