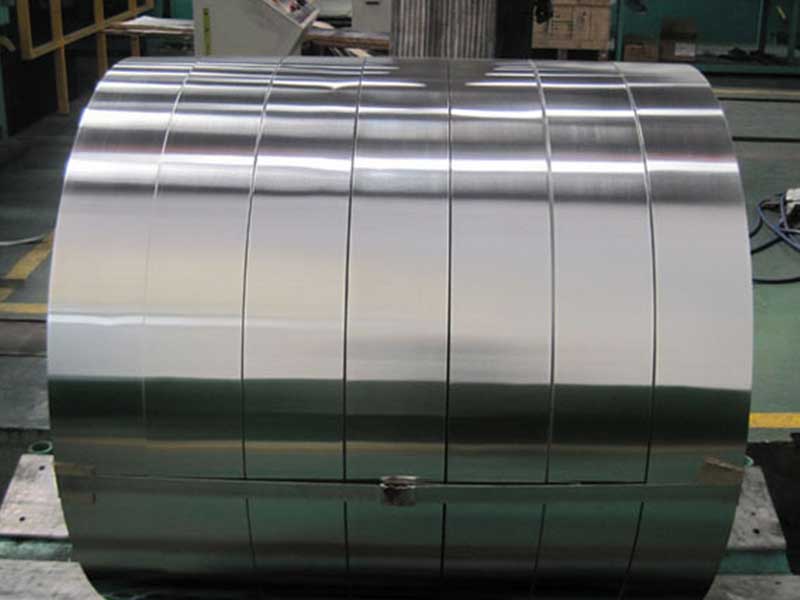

El papel de aluminio doble con núcleo de PET (AL PET AL) es un material de blindaje laminado diseñado específicamente para cables de comunicación submarinos. Combina dos capas de papel de aluminio de alta pureza con un núcleo de película resistente de tereftalato de polietileno (PET), lo que ofrece un excelente blindaje electromagnético, un rendimiento de barrera contra la humedad y una estabilidad mecánica a largo plazo bajo la presión de las profundidades marinas y en entornos corrosivos. Ideal para cables submarinos de alimentación de energía y fibra óptica, AL PET AL mejora la integridad de la señal, extiende la vida útil y optimiza la confiabilidad total del cable.
El Papel de Aluminio Doble con Núcleo de PET (AL PET AL) es una estructura trilaminada diseñada para ambientes submarinos de alta confiabilidad:
- Lámina de aluminio exterior para protección continua y resistencia a la corrosión.
- Película central de PET para resistencia mecánica, resistencia al desgarro y estabilidad dimensional
- Lámina de aluminio interior para protección redundante y rendimiento de barrera contra la humedad.
En los cables de comunicación submarinos, este laminado envuelve haces de fibras ópticas o grupos de conductores para proteger contra interferencias electromagnéticas (EMI), interferencias de radiofrecuencia (RFI), entrada de humedad y tensiones mecánicas producidas durante el tendido, la recuperación y décadas de servicio en el fondo marino.
Características y beneficios
Rendimiento de blindaje
- Las capas dobles de aluminio forman una jaula de Faraday de casi 360° alrededor de elementos sensibles.
- Impedancia de transferencia muy baja y alta eficacia de blindaje en una amplia banda de frecuencia
- Blindaje estable incluso bajo repetidas flexiones y presión hidrostática
Resistencia a la humedad y la corrosión
- Las capas de aluminio actúan como una barrera de vapor altamente eficaz.
- El núcleo de PET resiste la hidrólisis y mantiene las propiedades de tracción en condiciones húmedas y salinas.
- Las superficies de aluminio recubiertas o protegidas contra la corrosión opcionales mejoran la resistencia en ambientes agresivos de agua de mar.
Resistencia mecánica y flexibilidad
- El núcleo de PET ofrece resistencia a la tracción y a la perforación.
- El compuesto mantiene la flexibilidad para radios de curvatura de cables ajustados y operaciones de tendido dinámico
- Buena resistencia a la delaminación entre capas de AL y PET bajo ciclo térmico
Estabilidad térmica y química
- Estable en el rango de temperatura de funcionamiento típico de los cables submarinos.
- Resistente a los compuestos, geles y lubricantes de relleno de cables comunes
- El PET de baja contracción garantiza una geometría estable durante la fabricación y el servicio.
Procesabilidad
- Compatible con cabezales de encintado longitudinales o helicoidales en líneas de producción de cables
- Adecuado para unir con cubiertas de cables y elementos bloqueadores de agua.
- Disponible en varios anchos de hendidura y configuraciones de bobina para satisfacer los requisitos de la línea.
Aplicaciones típicas en cables de comunicación submarinos
Cables submarinos de fibra óptica
- Blindaje de núcleos de fibra óptica contra EMI externa de cables de alimentación, repetidores y sistemas de alto voltaje cercanos
- Protección de fibras ópticas contra microflexión debido a presión externa y contacto mecánico con alambres de armadura o miembros de resistencia.
- Capa de barrera entre conjuntos de tubos de fibra y armadura metálica.
Cables híbridos y de alimentación de energía
- Blindaje alrededor de los conductores de alimentación utilizados para energizar repetidores y amplificadores.
- Aislamiento entre núcleos de alimentación de CC y elementos ópticos en cables submarinos híbridos de fibra de alimentación
- Capa de seguridad adicional para minimizar el riesgo de corrientes parásitas y ruido inducido
Conjuntos de repetidor y caja de conexiones
- Blindaje localizado en carcasas de repetidores y unidades de derivación
- Envolturas laminadas para cables de puente internos y conductores flexibles dentro de carcasas presurizadas
Configuración de estructura y capas
| Posición de capa | Material | Rango de espesor típico | Función primaria |
|---|
| Capa exterior | Papel de aluminio (AL) | 9–25 µm | Blindaje EMI/RFI, barrera de vapor, corrosión |
| Capa central | Película de PET (poliéster) | 12–36 µm | Resistencia mecánica, resistencia a perforaciones y desgarros, estabilidad dimensional. |
| Capa interior | Papel de aluminio (AL) | 9–25 µm | Blindaje redundante, barrera de vapor, reflexión interna. |
Nota: Los valores de espesor se pueden personalizar según el diseño del cable, la carga mecánica y los requisitos de blindaje.
Especificaciones técnicas representativas
Propiedades del papel de aluminio base
| Propiedad | Valor típico | Estándar de prueba / Notas |
|---|
| Designación de aleación | 1235/1145/8011 | Aleaciones de alta pureza o de calidad para cables |
| Temperamento | O, H18 (como se especifica) | Blando (O) o duro (H18) |
| Pureza del aluminio (1235) | ≥ 99,35% en peso | Designación EN/AA |
| Resistencia a la tracción | 60–120 MPa | Depende del temperamento y el espesor. |
| Elongación de rotura | ≥ 2-10% | Mayor en temperamento suave |
| Tipo de superficie | Brillante/mate/tratado | Para adhesión o unión si es necesario |
Propiedades de la película con núcleo de PET
| Propiedad | Valor típico | Notas |
|---|
| Material | Tereftalato de polietileno | Película PET para cables |
| Espesor | 12–36 µm | Diseñado para resistencia mecánica |
| Resistencia a la tracción (MD/TD) | 150–220 MPa | A temperatura ambiente |
| Elongación de rotura (MD/TD) | 80–140 % | Proporciona flexibilidad |
| Contracción por calor (150 °C / 30 min) | ≤ 2,0% | Garantiza la estabilidad dimensional |
| Punto de fusión | ~ 255–260 ºC | Propiedad nativa de PET |
Características del laminado compuesto
| Parámetro | Rango/valor típico | Descripción |
|---|
| Espesor total (AL PET AL) | 30–80 µm | Depende del diseño |
| Rango de ancho | 10–1200 milímetros | Hendidura al ancho del diseño del cable. |
| Densidad (compuesta) | ~ 2,3–2,6 g/cm³ | Basado en la proporción de capas |
| Resistencia a la tracción (laminado MD) | ≥ 70–150 MPa | Depende del espesor y la aleación. |
| Elongación a la rotura (laminado) | ≥ 5-20 % | Sintonizado mediante PET y temperamento |
| Adhesión entre capas | ≥ 2,0–4,0 N/15 mm | Resistencia al pelado, sin delaminación |
| Rango de temperatura de funcionamiento | −40 °C a +85 °C (típico) | Dependiente del sistema de cable |
| Temperatura de almacenamiento | 5°C a 35°C | Condiciones secas y cubiertas |
Composición química de aleaciones de aluminio típicas
Aleación 1235 (aluminio de alta pureza para láminas)
| Elemento | Contenido típico (% en peso) |
|---|
| Alabama | ≥ 99,35 |
| Si + Fe | ≤ 0,65 |
| Cu | ≤ 0,05 |
| Minnesota | ≤ 0,05 |
| magnesio | ≤ 0,05 |
| zinc | ≤ 0,10 |
| De | ≤ 0,03 |
| Otros (cada uno) | ≤ 0,03 |
Aleación 8011 (aluminio de grado laminado para mayor resistencia)
| Elemento | Contenido típico (% en peso) |
|---|
| Alabama | Balance |
| fe | 0,60–1,00 |
| Y | 0,50–0,90 |
| Cu | ≤ 0,10 |
| Minnesota | ≤ 0,10 |
| magnesio | ≤ 0,05 |
| zinc | ≤ 0,10 |
| De | ≤ 0,08 |
| Otros (cada uno) | ≤ 0,05 |
La elección y composición de la aleación real se especifican de acuerdo con los estándares del cliente, las normas regionales y los objetivos particulares de rendimiento del cable.
Blindaje y rendimiento eléctrico
Si bien el rendimiento exacto del blindaje depende de la geometría del cable y la estrategia de conexión a tierra, los valores indicativos típicos para AL PET AL en sistemas de cables submarinos son:
| Parámetro | Rendimiento típico (indicativo) |
|---|
| Resistividad superficial (lado AL) | ≤ 0,03 Ω/sq (dependiendo del espesor) |
| Efectividad del blindaje | 40–80 dB (rango de kHz a varios MHz) |
| Resistividad de volumen CC (PET) | ≥ 10¹⁵Ω·cm |
| Rigidez dieléctrica (laminado) | ≥ 2–4 kV (dependiente del espesor) |
Para realizar cálculos y modelados detallados de EMI, los datos del laminado se integran con el diseño del cable (blindaje, materiales de la cubierta, configuración del conductor y conexión a tierra).
Consideraciones ambientales y de confiabilidad
| Factor | Rendimiento / Recomendación |
|---|
| Resistencia a la niebla salina | Mejorado con una aleación de AL adecuada y un tratamiento de superficie |
| Presión hidrostática | Mantiene las propiedades mecánicas y de barrera a presiones de aguas profundas. |
| Ciclismo térmico | Bajo riesgo de delaminación con sistemas de adhesión controlada |
| Compatibilidad química | Compatible con grasas y compuestos de relleno de cables típicos |
| Diseñar la vida | Adecuado para servicio de cable submarino durante varias décadas |
Opciones de personalización disponibles
| Categoría de opción | Ejemplos de personalización |
|---|
| Combinación de espesores | 12/25/12 µm, 15/23/15 µm, 20/36/20 µm y otros |
| Aleación y temple | 1235‑O, 1235‑H18, 8011‑O, etc. |
| Tratamientos superficiales | Imprimado, tratado químicamente o rugoso para mejorar la unión |
| Ancho de hendidura y diámetro exterior de la bobina | Adaptado a líneas de producción de cables específicas |
| Embalaje | Bobinas protegidas contra la humedad para fábricas de cables marinos |
Notas sobre manipulación, almacenamiento y procesamiento
- Almacénelo en un área limpia, seca y con temperatura controlada para evitar la condensación y la corrosión de la superficie.
- Evite golpes mecánicos bruscos que podrían deformar los bordes de la bobina o provocar que se telescopen.
- Durante el encintado del cable, asegúrese de que el control de tensión esté ajustado para evitar arrugas y mantener una superposición ajustada.
- Conecte a tierra las capas de aluminio de manera adecuada en el diseño del cable para maximizar la efectividad del blindaje.
Por qué elegir AL PET AL para cables de comunicación submarinos
- Combina el blindaje eléctrico del aluminio con la robustez del PET en un único laminado fácil de procesar
- Proporciona protección y estabilidad a largo plazo en entornos submarinos hostiles, lo que reduce el riesgo de falla del cable y pérdida de señal.
- Admite redes submarinas ópticas modernas de alta capacidad y largo alcance donde la confiabilidad y el tiempo de actividad son críticos
Diseñado para un rendimiento en aguas profundas, el papel de aluminio doble con núcleo de PET (AL PET AL) es un material para diseños de cables de comunicación submarinos de alta confiabilidad, que ofrece una combinación equilibrada de blindaje, resistencia mecánica y resistencia ambiental.
