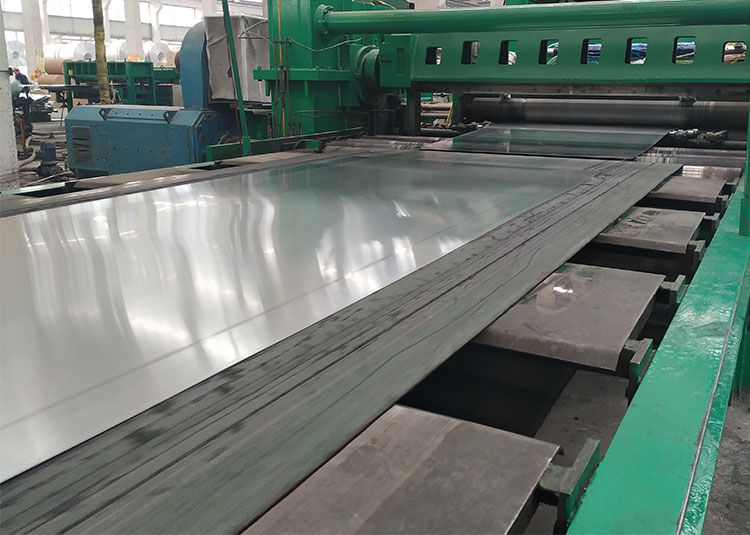

Placa de aleación de aluminio para marina 7055.

Placa de aleación de aluminio para Marine 7055: una alternativa de alta resistencia que reinventa el diseño de barcos

Los diseñadores marinos han estado atrapados durante mucho tiempo en un compromiso: elegir aluminio de resistencia ultra alta y sacrificar la resistencia a la corrosión y la soldabilidad, o priorizar la durabilidad marina y aceptar un techo de menor resistencia. La placa de aleación de aluminio para uso marino 7055 entra en esta conversación desde un ángulo diferente. En lugar de ser “simplemente otra aleación 7xxx”, la 7055 ofrece una forma de reequilibrar la ecuación de diseño: resistencia extrema, revenido finamente ajustado y gestión controlada de la microestructura, todo ello aprovechado para entornos marinos donde el peso, la rigidez y la vida útil son fundamentales.

Por qué el aluminio 7055 tiene sentido en un mundo marino

Tradicionalmente, los estándares de aluminio marino se centran en aleaciones 5xxx (Al-Mg) y 6xxx (Al-Mg-Si) para placas utilizadas en cascos y superestructuras. Ofrecen una excelente resistencia a la corrosión y una soldabilidad decente, pero imponen un techo de rendimiento en términos de resistencia a la tracción y rigidez.

La aleación 7055 pertenece a la familia 7xxx de alta resistencia (Al – Zn – Mg – Cu). Originalmente fue diseñado para el sector aeroespacial, especialmente para placas de sección gruesa en estructuras de alta carga, como los largueros de las alas. Este origen aeroespacial es precisamente lo que hace que 7055 sea tan atractivo para las placas marinas cuando se usa con cuidado: permite a los arquitectos e ingenieros navales importar eficiencia estructural de estilo aeroespacial en el casco, la cubierta y los componentes marinos de alta carga.

Características técnicas básicas de la placa Marine 7055

Aunque el 7055 marino es una aplicación especializada, su comportamiento metalúrgico central sigue el de una aleación clásica de alta resistencia Al-Zn-Mg-Cu, donde el rendimiento mecánico surge de una secuencia de endurecimiento por precipitación muy específica. El objetivo del diseño: una dispersión ultrafina de precipitados de fase eta (MgZn₂ y fases relacionadas) que maximicen la resistencia sin degradar inaceptablemente la tenacidad y la resistencia a la corrosión bajo tensión.

Las tendencias de propiedades para la placa de aleación de aluminio marino 7055 incluyen:

• Extremadamente alto límite elástico y de tracción, especialmente en los templados T77 y T76x.
• Alta relación rigidez-peso, lo que permite secciones más delgadas para la misma carga
• Buena resistencia a la fatiga cuando la superficie y la concentración de tensiones se controlan adecuadamente
• Comportamiento de corrosión sensible pero manejable en ambientes marinos ricos en cloruros, siempre que la protección de la superficie y los detalles de diseño se manejen correctamente

Composición química típica de la placa de aluminio marino 7055

El equilibrio químico del 7055 está fuertemente inclinado hacia el zinc y el magnesio, y el cobre se utiliza para ajustar el fortalecimiento y la estabilidad térmica. El cromo, el circonio y otros elementos de microaleaciones ayudan a refinar la estructura del grano y mejorar el control de la recristalización.

Un rango de composición química típico para la placa de aleación de aluminio 7055 es:

Desde la perspectiva de la ingeniería marina, la tríada Zn-Mg-Cu define tanto la oportunidad como el desafío. Un alto contenido de soluto significa una resistencia potencial muy alta a través del endurecimiento por precipitación, pero también una mayor sensibilidad al agrietamiento por corrosión bajo tensión si no se controlan el revenido y la tensión residual. Aquí es donde el 7055 de grado marino se aleja del pensamiento puramente aeroespacial y se inclina hacia un equilibrio más matizado entre fuerza y ​​medio ambiente.

Propiedades mecánicas y densidad: eficiencia estructural en la práctica

Cuando se convierte para uso en placas marinas, el 7055 puede ofrecer niveles de resistencia que compiten con los aceros convencionales con aproximadamente un tercio de la densidad. Los diseñadores pueden:

• Reduzca el espesor de la placa para ahorrar peso manteniendo los factores de seguridad.
• Aumentar la rigidez de embarcaciones de alta velocidad donde gobiernan las cargas de golpe y las respuestas dinámicas.
• Optimice los refuerzos y las cuadernas locales en lugar de sobreconstruir secciones enteras del casco.

Las propiedades mecánicas típicas de la placa 7055 en temples de alta resistencia (los valores son indicativos y varían según el espesor y el temple) son:

*Los valores reales dependen del espesor de la placa, el estado de ánimo (p. ej., T77, T7651) y la ruta de procesamiento.

El punto de vista único aquí no es sólo “números de alta resistencia”, sino cómo esos números remodelan la lógica del diseño marino. En una patrullera de alta velocidad o en una superestructura marina con uso intensivo de aluminio, cada kilogramo ahorrado es capacidad de carga útil adicional, mayor eficiencia de combustible o autonomía adicional. 7055 aporta un nivel de margen estructural que permite a los ingenieros rediseñar rutas de carga completas, no solo placas individuales.

Templado de aleaciones: cómo el tratamiento térmico diseña la microestructura

7055 no es un material único en la práctica; es una familia de microestructuras controladas por templado. El temperamento es donde está escrita la arquitectura interna de la aleación. Para aplicaciones marinas, esta arquitectura debe conciliar una alta resistencia estática, una tenacidad adecuada y una resistencia a la corrosión aceptable.

Los templados comunes para placas 7055 que son de particular interés en estructuras marinas incluyen:

• Flotar
  Solución tratada térmicamente y envejecida artificialmente para máxima resistencia. Ofrece un límite elástico y de tracción muy alto, pero puede ser más propenso a agrietarse por corrosión bajo tensión. Normalmente se reserva para componentes no críticos o bien protegidos en alta mar, o donde los regímenes de inspección y mantenimiento son muy sólidos.

• Bajo
  Un templado más avanzado, de tipo sobreenvejecido, diseñado específicamente para mejorar la resistencia al agrietamiento por corrosión bajo tensión (SCC) y a la corrosión por exfoliación, manteniendo al mismo tiempo una alta resistencia. Para la placa marina 7055, este temperamento suele ser el preferido porque alcanza un punto de equilibrio: excelente rendimiento estructural con mayor robustez ambiental.

• 1
  Solución tratada térmicamente, aliviada de tensiones mediante estiramiento y luego sobreenvejecida. El paso de alivio de tensión es esencial para placas gruesas utilizadas en marcos marinos, mamparos y plataformas de montaje de alta carga. La reducción de la tensión residual ayuda a minimizar la distorsión durante el mecanizado y mejora la estabilidad dimensional y el comportamiento de fatiga.

Desde el punto de vista de un diseñador marino, elegir un temperamento equivale a elegir una estrategia de actuación. T6 es como una configuración de sprint: alta resistencia, menos indulgente. T77 y T7651 son modos de resistencia, diseñados para la batalla a largo plazo contra el agua salada, las olas cíclicas y los ciclos térmicos.

Estándares de implementación y contexto de clasificación

Si bien el 7055 es fundamentalmente una aleación de grado aeroespacial, su uso marino se está estructurando bajo un marco cada vez más estricto de estándares y requisitos de clasificación. Las referencias e influencias típicas en la implementación incluyen:

• Normas internacionales como la serie EN/EN 485 y documentos tipo ISO 6362 para productos de aluminio forjado, adaptados para placas 7xxx de alta resistencia.
• Especificaciones internas del molino para química, inspección ultrasónica y propiedades mecánicas del 7055 por espesor
• Estándares específicos del cliente o del proyecto para pruebas de corrosión, rendimiento ante la fatiga y tenacidad a la fractura.
• Normas de sociedades de clasificación, donde las placas marinas en zonas de alta carga deben satisfacer directrices de organizaciones como DNV, ABS, Lloyd's Register, BV y CCS para:
  – Mínimo rendimiento y resistencia a la tracción.
  – tenacidad a la entalla cuando corresponda
  – compatibilidad del sistema de protección contra la corrosión (pintura, anodizado, sellado, protección catódica)

Aunque es posible que 7055 aún no esté tan ampliamente codificado como las aleaciones 5xxx o 6xxx en los reglamentos marinos, los astilleros y fabricantes offshore con visión de futuro ya están alineando sus estándares internos: combinando certificados de fábrica con simulaciones de elementos finitos y pruebas de fatiga a escala real para validar el rendimiento de las placas para formas y estructuras de casco particulares.

Comportamiento de corrosión: convertir una aleación de alta resistencia en un activo marino

Las aleaciones 7xxx de alta resistencia tienen una reputación: a medida que aumenta la resistencia, la batalla contra la corrosión localizada y el SCC se vuelve más intensa. Sin embargo, lo moderno del 7055, combinado con un templado y un diseño bien configurados, permite que se utilice con éxito en entornos marinos cuando se maneja correctamente.

Las consideraciones sobre la corrosión y el rendimiento de la superficie del 7055 marino incluyen:

• Control de precipitaciones
  Los templadores T77 y T7651 están diseñados específicamente para gestionar el tamaño, la distribución y las características de interfaz de los precipitados de fase η en los límites de los granos y dentro de la matriz. Al moderar muy ligeramente la fuerza máxima, estos templados mejoran drásticamente el SCC y la resistencia a la exfoliación en comparación con el T6 clásico.

• Tratamientos superficiales
  El anodizado, los recubrimientos de conversión y los sistemas de pintura marina multicapa no son extras opcionales; son componentes integrales del diseño. La placa 7055 responde bien a procesos de anodizado cuidadosamente controlados que evitan una disolución excesiva en los límites de los granos. Los revestimientos marinos de alto rendimiento a base de epoxi o poliuretano proporcionan una barrera duradera contra la niebla salina, la inmersión y la exposición cíclica húmedo-seco.

• Detalles de diseño
  Las esquinas afiladas, las juntas superpuestas no selladas y las regiones donde puede asentarse agua de mar estancada siempre serán aceleradores de la corrosión, independientemente de la aleación. Cuando se utiliza 7055, es obligatorio prestar atención al drenaje, sellado y evitar grietas. El aislamiento adecuado de metales diferentes mediante arandelas aislantes, selladores y revestimientos minimiza el acoplamiento galvánico.

Desde un punto de vista único, se puede pensar en 7055 como una aleación "sensible a la microestructura". Su éxito marino depende tanto de cómo se diseña, une, sella y recubre como de su composición inherente.

Maquinabilidad, conformado y unión en construcción marina

Alta resistencia a menudo sugiere "difícil trabajar con él". 7055 rompe ese estereotipo de maneras interesantes, particularmente para aplicaciones marinas de precisión como puntales de hidroala, soportes de carga alta, bases de mástiles de radar y placas de superestructura.

• maquinabilidad
  7055 ofrece buena maquinabilidad para fresado y taladrado a alta velocidad, produciendo virutas cortas y superficies relativamente limpias. Para los fabricantes de componentes marinos, esto significa tolerancias más delgadas en grandes estructuras derivadas de placas, como vigas integradas, paneles rígidos y placas de montaje para sistemas de propulsión o dirección.

• Formabilidad
  Si bien no es tan moldeable como las aleaciones 5xxx más blandas, la placa 7055 en condiciones tratadas con solución o parcialmente envejecida se puede formar en curvaturas moderadas con herramientas bien diseñadas y radios adecuados. Para el revestimiento de cascos de barcos de doble curvatura, el 7055 se utiliza generalmente en regiones que pueden aproximarse mediante secciones suavemente dobladas o paneles mecanizados, en lugar de un estiramiento extremo.

• Soldar y unir
  La soldadura por fusión de aleaciones 7xxx es siempre un tema lleno de matices. Por lo general, el 7055 no se utiliza cuando se requiere soldadura por fusión extensa en la ruta de carga primaria. En cambio, los diseñadores enfatizan:
  – Fijación mecánica (fijaciones atornilladas, remachadas y tensadas con aislamiento cuando sea necesario)
  – Soldadura por fricción-agitación (FSW) bajo parámetros cuidadosamente controlados, que pueden mitigar gran parte de la pérdida de resistencia en la región de la unión y reducir los defectos.
  – Construcción híbrida, donde se usan placas 5xxx o 6xxx en partes fuertemente soldadas, mientras que las placas 7055 se usan como insertos de alta resistencia, bridas de mamparo o placas de refuerzo atornilladas o conectadas por FSW.

Un enfoque creativo pero sólido es tratar el 7055 como una “aleación estratégica”: concentrarlo donde dominan la resistencia y la rigidez, y combinarlo con aleaciones marinas más soldables en otros lugares.

Ventana de parámetros típica para tratamiento y procesamiento térmico

Debido a que el comportamiento marino del 7055 depende de la microestructura, los parámetros del tratamiento térmico no son solo detalles de producción; son palancas de rendimiento.

Una ruta de proceso generalizada para la placa marina 7055 podría incluir:

• Tratamiento térmico de solución.
  Normalmente se lleva a cabo en el rango de aproximadamente 470 – 480 °C, lo que garantiza la disolución completa de las fases solubles sin una fusión incipiente. El tiempo de remojo se ajusta al espesor, lo que permite una distribución homogénea del soluto.

• Temple
  Enfriamiento rápido en agua controlada o medios de enfriamiento de polímeros para suprimir la precipitación prematura. Para aplicaciones marinas, el control de la tensión residual es importante para minimizar la distorsión de placas grandes durante el mecanizado o montaje.

• Estiramiento (para temperamentos -51)
  Un alargamiento permanente controlado (alrededor del 1,5 – 3 %) introduce una tensión plástica que alivia las tensiones internas, estabiliza la placa y reduce la deformación y la torsión.

• Envejecimiento artificial
  Se aplican programas de envejecimiento de múltiples pasos para T77 y T7651 en la región de 120 a 160 °C, a veces en dos o más etapas, para esculpir el equilibrio entre los precipitados intragranulares y los de los límites del grano. El objetivo es una microestructura que sea fuerte pero que no sea excesivamente propensa al ataque intergranular o SCC.

Estos parámetros varían entre los productores y a menudo son patentados, pero el principio permanece constante: para la placa marina 7055, el tratamiento térmico se inclina cuidadosamente hacia una condición sobreenvejecida o especialmente envejecida, consciente de la corrosión, en lugar de simplemente perseguir la mayor resistencia a la tracción posible.

Escenarios de aplicación: donde la placa Marine 7055 cambia las reglas

En la práctica, la placa de aleación de aluminio 7055 para uso marino brilla en estructuras de alta demanda donde los márgenes de peso y rigidez impulsan el diseño general:

• Lanchas patrulleras de alta velocidad y transbordadores rápidos, especialmente en zonas de cubierta y superestructura de alto estrés.
• Buques de apoyo en alta mar, donde grandes estructuras en voladizo y soportes de equipos pesados ​​se benefician de placas de alta resistencia.
• Estructuras para yates y superyates con uso intensivo de aluminio que apuntan a una reducción agresiva del peso manteniendo al mismo tiempo un confort de lujo (vibración reducida, deflexión controlada)
• Buques navales que buscan reducción de firma, alta maniobrabilidad y despliegue rápido, donde las estructuras superiores más ligeras mejoran la estabilidad y permiten sistemas de misión más pesados.
• Equipos marinos avanzados, como soportes de láminas, soportes de propulsores, torres de radar e interfaces de módulos de misión, donde la placa debe soportar cargas localizadas, altamente estáticas y dinámicas.

La ventaja competitiva no es simplemente un menor peso; es una mejora de la eficiencia estructural. Una estructura construida con 7055 puede ser más liviana y más rígida, y cuando se integra con revestimientos protectores inteligentes y un diseño de juntas bien pensado, conserva esa ventaja durante toda su vida útil.

Una visión distintiva: 7055 como estrategia de diseño marino, no solo como material

La placa de aleación de aluminio para uso marino 7055 no es un sustituto plug-and-play de las aleaciones marinas tradicionales. Es un facilitador de una nueva estrategia de diseño:

• Utilice la ciencia de los materiales, en particular el templado y la adaptación microestructural, para desbloquear resistencia y durabilidad simultáneamente.
• Cambiar la mentalidad de “construcción excesiva con aleaciones blandas” a “ingeniería de precisión con placas de alta resistencia”.
• Combine el rendimiento de las placas derivadas del sector aeroespacial con protección y detalles específicos para el sector marino.

Visto de esta manera, el 7055 no es simplemente un aluminio de alta resistencia; se convierte en un puente entre dos mundos. Lleva las lecciones de la metalurgia aeroespacial a los astilleros, ofreciendo a los ingenieros marinos una nueva forma de resolver viejos problemas: barcos más ligeros que van más lejos, más rápido y transportan más, sin abandonar la protección necesaria en entornos corrosivos y azotados por las olas.

Para los constructores navales, fabricantes offshore y diseñadores de equipos marinos que buscan una ventaja competitiva y centrada en el peso, la placa de aleación de aluminio marino 7055 es más que una elección de material. Es una decisión de diseño deliberada y técnicamente sofisticada que remodela la forma en que se utiliza el metal por encima y en la línea de flotación.
